Funkmodule

Für die Datenübermittlung haben wir ein Funkmodul entwickelt, dass als Funknetzwerk im ISM Band aufgebaut werden kann. Es können Punkt zu Punkt Verbindungen oder auch Funknetzwerke mit einem Master und vielen Slave Modulen aufgebaut werden.

Information und Funktionen

  • Jedes Modul besitzt eine einmalige ID
  • verschiedene Kanäle im vorgesehenen Band
  • Kanal fix programmiert oder durch Hardware Jumper
  • Verschiedene Trigger Quellen für die Aktivierung
  • "Teach In" Funktion für den Einsatz in RF - Netzwerken
  • Daten Kommunikation mit übergeordneten Systemen
  • Meldung aktuelle Batteriespannung bei jeder Transaktion
  • Rückmeldung der Empfangsfeldstärke an Master Modul

Hardware & Fertigung durch Partnerfirma

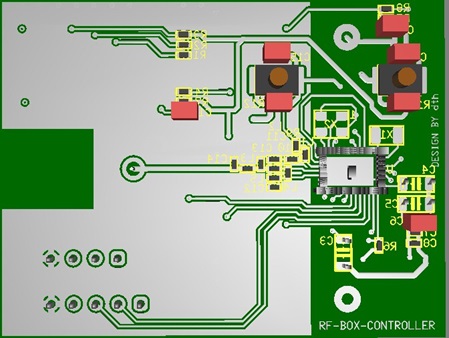

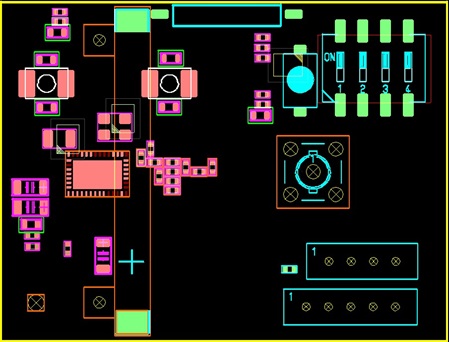

RF-Module

Unsere RF Module arbeiten im Sub- GHz-Band. Die Funktionen werden für die Applikation optimiert. Sehr kompakte Bauweise mit minimalem Stromverbrauch.

Programmierbare Schlafzyklen sind wählbar mit verschiedenen Aufwach-Trigger Funktionen. Während den Schlafzyklen kann der Stromverbrauch, je nach Anwendung, im Nano-Amper Bereich angesiedelt werden. Dies schont die Batterie und bringt eine lange Funktionszeit bis die Batterie gewechselt werden muss. Die maximale Sendeleistung der Modul beträgt bis zu -20dBm. Je nach Antennen Typ können sehr gute Reichweiten erzielt werden.

Die Module können in einem Funk Netzwerk mit mehreren Knoten eingesetzt werden. Wird das Modul als Master eingesetzt, kann das übergeordnete System über eine serielle Schnittstelle verbunden werden.

Antennen

Das Modul kann mit verschiedenen Antennen versehen werden. Sei dies eine Helical Antenne, eine Drat Antenne oder eine Stabantenne. Mit dem für den Einbau eines SMA Stecker vorgesehenen Layout kann je nach Bedarf ein Antennentyp gewählt werden.
Es können auch Antennen, die ausserhalb eines Gerätes angebracht werden, mit einem SMA Koaxialkabel mit dem Modul verbunden werden.

Wendel

Drat Wendel Antenne, einfaches kostengünstiges Antennensystem

Helical

Vergossene Helical Antenne, kompakt und leistungsfähig

Stab

Stabantenne für den Einsatz ausserhalb des Gerätes
